施工写真

施工現場の記録写真集

愛知県小牧市役所:斜角4分割ボックスカルバート

発注者:愛知県小牧市役所 区画整理課
工事名:小牧南土地区画整理事業 橋梁築造工事(東浦橋)
施工者:株式会社 新栄重機
製品1:斜角4分割ボックスカルバート
     5,700[B]×4,720[H] 斜角度=80度
製品2:斜角3分割U型水路
     5,700~5,080[B]×5,255[H] (トラジション)
延 長:斜角4分割ボックスカルバート L=7.20m
     斜角3分割U型水路       L=1.85m
製 造:平和コンクリート工業(株)楠工場 (会員)


工事看板

使用機材65t吊り

設置状況

周辺状況

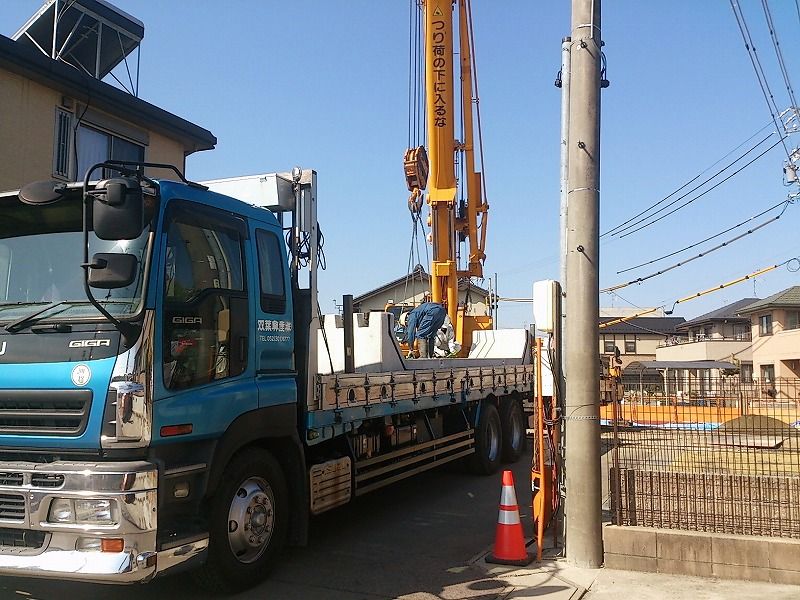

製品搬入状況

BOX底版吊り込み

基礎コンクリート

底版設置1

水路底版設置

BOX側壁設置

BOX2組設置完了

3組目底版設置

BOX側壁吊込み1

BOX側壁吊込み2

BOX側壁吊込み3

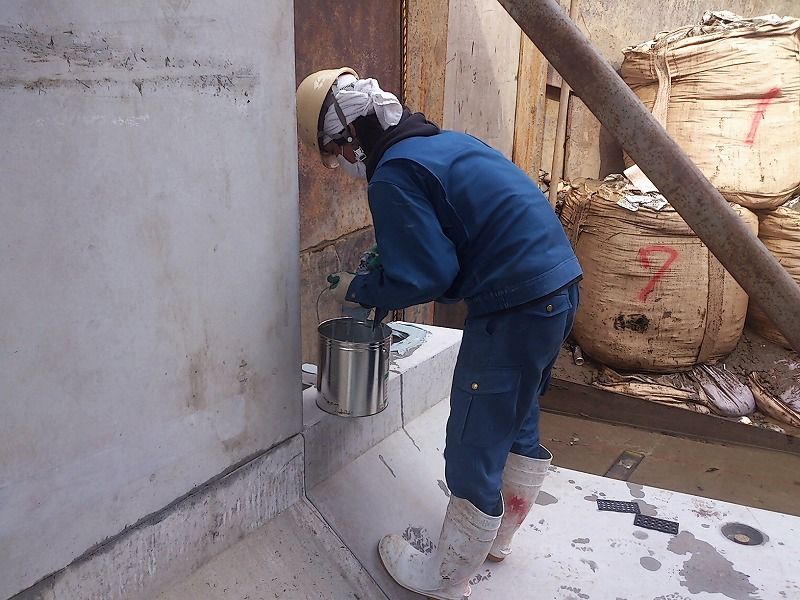

接合部接着剤塗布

BOX側壁設置(右岸)

BOX側壁設置状況2

側壁吊込(左岸)

側壁設置状況

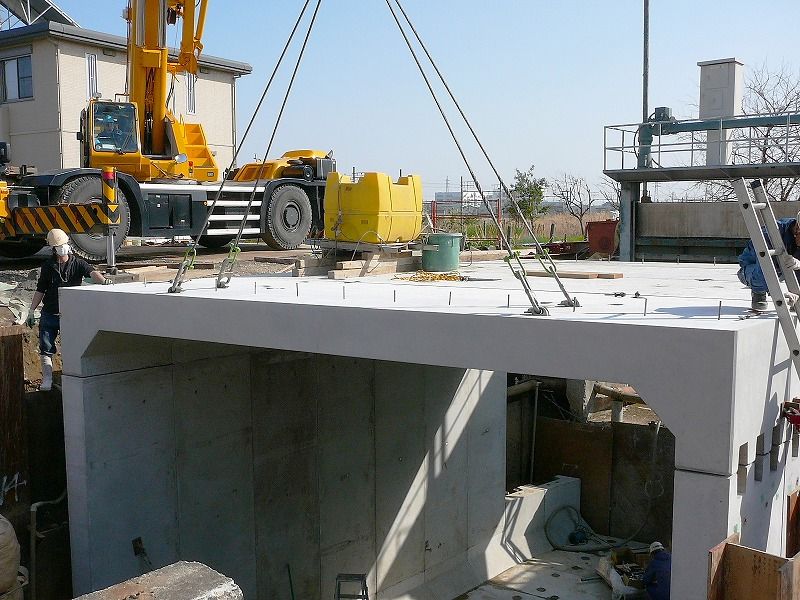

頂版設置状況

上下ジョイント仮締め

KTジョイント締め付け

6組目右岸側壁設置

6組目左岸側壁設置

7組目底版設置

7組目左岸側壁設置

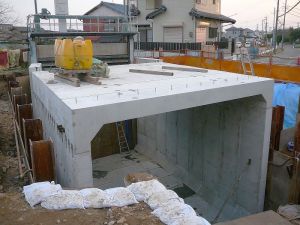

7組目頂版設置

3分割水路側壁設置

側壁設置状況

水路右岸側壁

水路左岸側壁

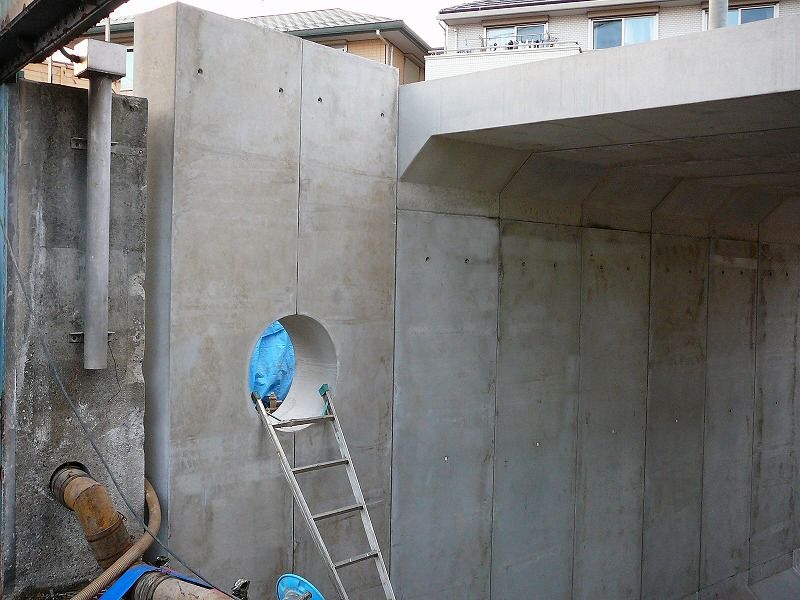

設置完了

左岸側壁

右岸側壁

新設水門

愛知県小牧市北外山1542
